Cranborne Audio 500ADAT

Características principales

Expansor ADAT de 8 entradas/8 salidas

• 8 entradas/8 salidas @ 44.1kHz - 48kHz
• 8 entradas/8 salidas @ 88.2kHz - 96kHz
• 4 entradas/4 salidas @ 176.4 - 192kHZ

Conversión A/D de alto rendimiento

• Rango dinámico: 121dB ponderado A, método AES17, 20Hz - 20kHz
• Respuesta en frecuencia: -1dB, 2.2Hz a >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderado A
• Nivel máximo de entrada: +24dBu

Conversión D/A de alto rendimiento

• Rango dinámico: 121dB ponderado A, método AES17, 20Hz - 20kHz
• Respuesta en frecuencia: -1dB, <1Hz a >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderado A
• Nivel máximo de salida: +24dBu

Reloj interno maestro de calidad de referencia

• Admite funcionamiento a 44.1, 48, 88.2, 96, 176.4 y 192kHz
• <0.5ps de jitter
• Entrada y salida de Word Clock dedicadas mediante BNC
• Opciones de sincronización externa mediante Word Clock BNC o ADAT

Mezclador de suma analógica

• Mezclador de suma analógica de 8 a 2 con 26.5dBu de margen dinámico y salidas jack balanceadas de 1/4"
• Puerto de enlace C.A.S.T. para ampliar el mezclador de suma a 16 a 2 mediante Cranborne Audio 500ADAT

Mezclador de artista sin latencia

• Mezclador de artista analógico sin latencia, con controles físicos de nivel/panoramización por canal y controles de mezcla de entrada auxiliar
• 2 salidas de auriculares de alta potencia con controles independientes de mezcla y nivel

Salidas de auriculares de calidad de referencia

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, ponderado A, carga de 300ohm
• Potencia de salida (1kHz): 250mW x 2 @ 600 ohmios, 650mW x 2 @ 220 ohmios, 1.21W x 2 @ 100 ohmios, 500mW x 2 @ 32 ohmios
• Respuesta en frecuencia: 1dB, <1Hz a >70kHz

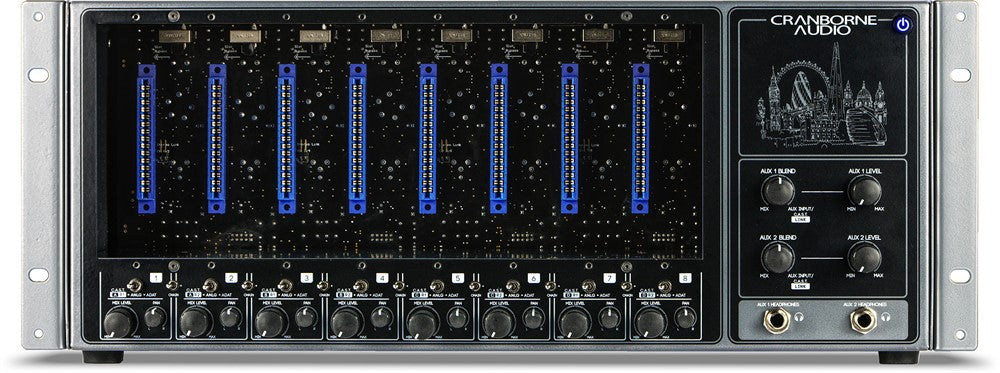

rack de 8 ranuras 500 series de alta corriente

• 250mA de corriente por ranura, con 2A en total para todas las ranuras

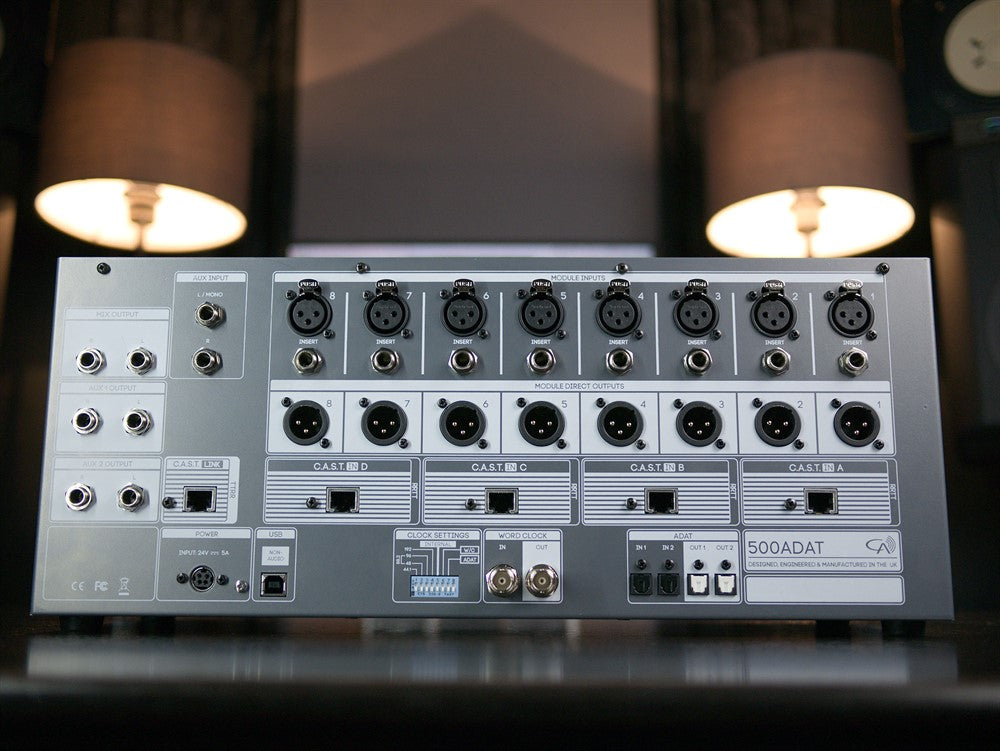

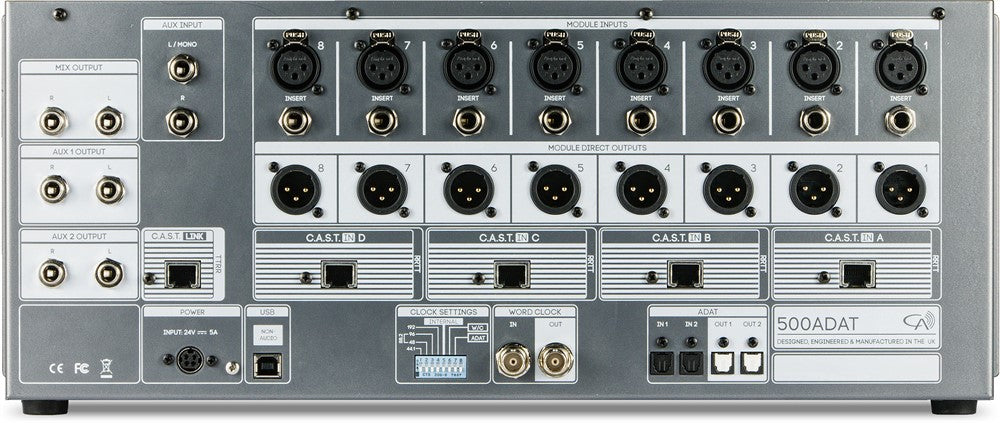

• Entradas XLR, salidas de línea XLR e inserts TRS (pre-ADC) por ranura 500 series
• Opciones de conmutación de fuente del módulo para enviar señales Analogue, USB o C.A.S.T. externas a través de tus módulos 500 series favoritos
• Interruptores de bypass de módulo por ranura que permiten utilizar 500ADAT sin módulos 500 series insertados.

Compatible con C.A.S.T.

• Puertos C.A.S.T. por canal para reubicar las E/S analógicas en el estudio mediante cajas de distribución C.A.S.T. pasivas o activas, usando Cat 5 apantallado estándar

Fuente de alimentación externa con bloqueo de 24v, 5a

• Fuente de alimentación externa para mejorar el rendimiento del audio analógico y la disipación térmica.

Diseñado y desarrollado en el Reino Unido

• Cada 500R8 se prueba exhaustivamente por un equipo de ingenieros especializados para garantizar la fiabilidad y la consistencia.

Expansor ADAT de 8 entradas/8 salidas que combina un rack 500 series con conversión AD/DA de alto rendimiento y E/S ADAT, lo que permite a cualquier ingeniero integrar el formato 500 series en su estudio utilizando las E/S ADAT libres de la parte posterior de muchas interfaces de audio populares.

500ADAT es la herramienta perfecta para aumentar el número de E/S de cualquier interfaz de audio equipada con ADAT.

Es un expansor ADAT de 8 entradas/8 salidas que combina un rack 500 series con conversión AD/DA de alto rendimiento y E/S ADAT, lo que permite a cualquier ingeniero integrar el formato 500 series en su estudio utilizando las E/S ADAT libres de la parte posterior de muchas interfaces de audio populares.

500ADAT incorpora elementos analógicos esenciales que unifican los flujos de trabajo de producción digital y analógica, como un mezclador de suma analógica de 8 a 2, un mezclador de artista sin latencia con 2 salidas de auriculares de calidad de referencia y transmisión ADAT & SMUXII/IV real para permitir el funcionamiento con frecuencias de muestreo de hasta 192kHz

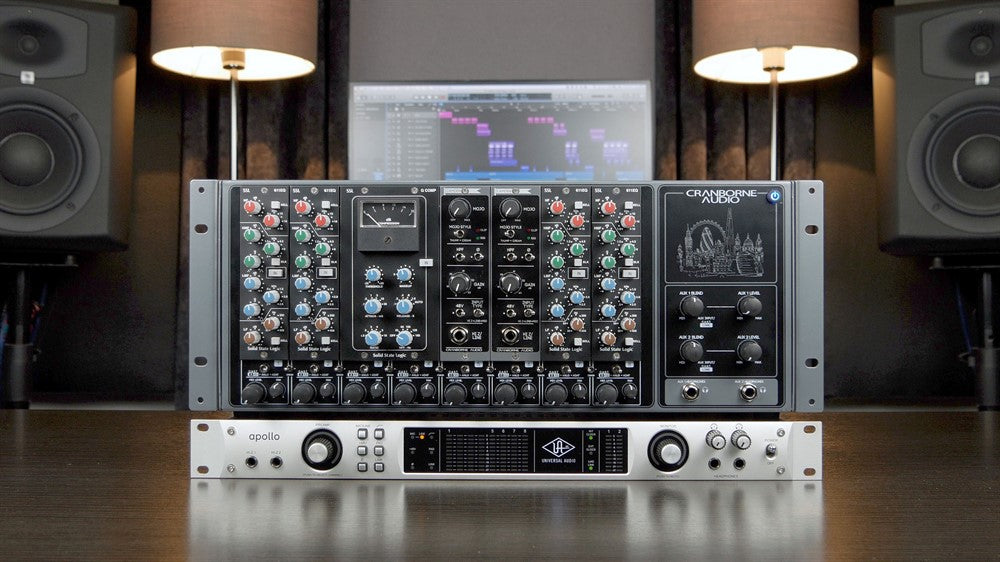

Lo mejor del carácter analógico gracias a 500 series

Al aprovechar el amplio y cada vez mayor mercado de 500 series, puedes configurar tu 500ADAT para adaptarlo a tus preferencias de carácter analógico. Al instalar tus módulos 500 series favoritos en las 8 ranuras 500 series disponibles, puedes crear tu etapa frontal/preamplificador analógica definitiva, que puede grabarse en múltiples pistas directamente en tu DAW.

Llena 500ADAT de preamplificadores vintage para grabar drums. Llena 500ADAT de preamplificadores limpios y transparentes para grabar cuerdas. Llena 500ADAT de módulos de preamplificador, EQ y compresor para crear tus propias tiras de canal analógicas custom. Las posibilidades son infinitas y cada 500ADAT es único para tu sonido.

La integración de módulos 500 series en tu flujo de trabajo no termina después de la grabación. Los interruptores dedicados de fuente del módulo para cada ranura 500 series permiten enviar las salidas ADAT desde tu interfaz de audio a 500ADAT, a través de los 8 módulos 500 series instalados, y de vuelta a tu interfaz de audio para grabar (con ese «mojo» analógico aplicado). Piensa en 500ADAT como un banco de 8 Plug-ins analógicos externos.

Para un enfoque de mezcla más práctico y totalmente analógico, 500ADAT también incorpora un mezclador de suma analógica de 8 a 2 con gran margen dinámico y controles dedicados de nivel y panoramización, que puedes utilizar para crear tu propia mezcla analógica con gran margen dinámico antes de grabarla de nuevo en tu DAW mediante las salidas jack de mezcla dedicadas de 1/4” del panel trasero.

Precisión digital

Para capturar cada matiz sutil de tu señal analógica, 500ADAT incorpora conversión AD/DA de clase de referencia con un rango dinámico de 121dB (ponderado A) y una THD+N de <0.00032% (@ -4dBFS, 1kHz, ponderado A), todo ello regido por el reloj interno de grado de referencia maestra de 500ADAT, con <0.5 picosegundos de jitter. También puedes sincronizar el reloj de tu interfaz de audio con el reloj interno de 500ADAT para beneficiarte de su diseño de bajo jitter.

La combinación de un reloj de gran precisión y bajo jitter con una conversión digital de alto rendimiento garantiza que cada ápice del carácter analógico se capture con el máximo detalle, sin artefactos digitales no deseados del proceso de conversión y con un amplio rango dinámico gracias al diseño analógico de gran margen dinámico y al bajo nivel de ruido de 500ADAT.

Interfaz ADAT de 8 entradas/8 salidas

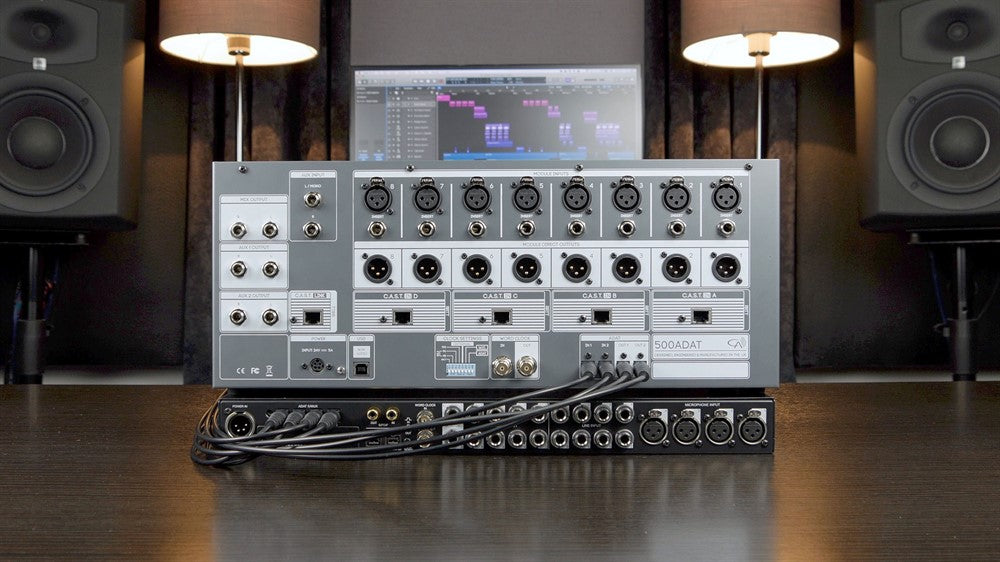

ADAT es uno de los protocolos de interconexión más extendidos en la industria del audio, probado y comprobado, pero a menudo muchos ingenieros y productores de audio no lo utilizan o lo utilizan poco. Casi todas las interfaces de audio importantes del mercado incorporan un par de puertos ADAT lightpipe: simplemente conecta 500ADAT a esos puertos y podrás mejorar y ampliar las posibilidades de tu estudio.

Al incorporar sus propios convertidores y utilizar ADAT para transportar audio hacia y desde el formato 500 series, 500ADAT elimina el entramado de cables analógicos entre tu rack y tu interfaz, además de evitar la preocupación por los niveles de funcionamiento analógicos incompatibles entre las entradas de la interfaz y las salidas de los módulos 500 series. 500ADAT es compatible con cualquier sesión de 44.1kHz a 192kHz y puede alcanzar una expansión de E/S de 8 canales a 44.1kHz a 96kHz o de 4 canales a 176.4/192kHz.

Mezclador de suma

La suma analógica puede aportar a tu mezcla el toque final de carácter analógico necesario para lograr resultados sonoros profesionales y pulidos. Lo que hace tan especial al mezclador de suma de 8 a 2 canales de 500ADAT es que está situado después de las 8 ranuras 500 series, lo que te permite insertar módulos de saturación o de «compresión de bus» sutil y crear una mezcla estéreo utilizando los controles analógicos de nivel y panoramización dedicados de 500ADAT situados debajo de cada módulo. El mezclador de suma de 500ADAT también cuenta con una salida de línea dedicada que puede utilizarse para enviar tu mezcla estéreo a tu interfaz de audio para grabarla.

Mezclador de artista sin latencia

500ADAT se aleja de los engorrosos mezcladores de software «virtuales» y devuelve el control de la mezcla a tus manos. Mediante el mezclador de suma analógica de gran margen dinámico de 500R8, puedes crear mezclas totalmente analógicas y sin latencia de fuentes en directo, combinarlas con la entrada Aux y enviarlas directamente a los músicos que están grabando mediante C.A.S.T. o las salidas de auriculares locales.

Equipado con C.A.S.T.

C.A.S.T. significa Cat 5 Analogue Snake Transport y permite gestionar el cableado del estudio de forma económica y organizada. C.A.S.T. reutiliza cables de red Cat5 apantallados disponibles en el mercado para transportar 4 canales de audio analógico balanceado a través de un solo cable.

500ADAT cuenta con 4 puertos C.A.S.T. IN que permiten conectar cajas de distribución compatibles con C.A.S.T. (como Cranborne Audio N22 y N22H) a 500ADAT y reubicar las E/S analógicas donde sea necesario en el estudio.

Conecta las fuentes de micrófono/línea a la caja de distribución C.A.S.T. y esa señal viajará a través del cable Cat 5 directamente hasta los módulos instalados en 500ADAT. Al mismo tiempo, la mezcla analógica creada en 500ADAT se envía por el mismo cable a la caja de distribución conectada. Esto permite una conectividad de audio analógico fluida entre la sala de control, la sala de grabación, la cabina vocal o incluso el dormitorio de al lado.

C.A.S.T. es 100% analógico y no requiere ninguna configuración para funcionar. Puede funcionar fácilmente a distancias de hasta 100m cuando se utiliza cable Cat 6e o Cat 7, y una infraestructura completa de cableado de estudio cat 5 cuesta una fracción de lo que costaría un multicore analógico. Sin configuración. Sin latencia. Sin complicaciones. Y suena genial.

Diseñado y desarrollado en el Reino Unido

Para garantizar que cada producto que lleva el nombre Cranborne Audio sea digno de entornos de estudio grandes o pequeños, todos los 500ADAT se diseñan y desarrollan en el Reino Unido bajo la atenta supervisión de la empresa. 500ADAT se ensambla cuidadosamente por una plantilla cualificada con una enorme atención al detalle, y cada producto es probado minuciosamente por un ingeniero especializado antes de enviarse a destinos de todo el mundo.
